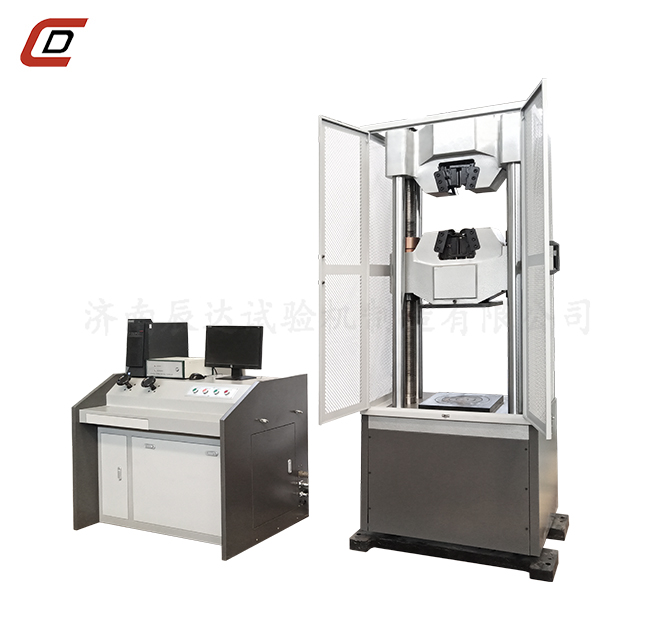

WAW-300E微機控制電液伺服萬能試驗機
產品概述：
WAW-E型微機控制電液伺服試驗機采用油缸下置雙空間結構，其中：上橫梁與中橫梁之間為拉伸空間，主要進行對試樣的拉伸試驗；工作臺與中橫梁之間為壓縮空間，可實現對試樣的壓縮、彎曲、剪切等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。
該試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，配備相應的夾具可用于其他類型試樣的拉伸、壓縮、彎曲、剪切、抗折等試驗。
由控制器、伺服閥、負荷傳感器、位移傳感器器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
試驗參數通過計算機采集和軟件處理，能自動控制試驗過程和自動求出試驗結果。由計算機屏幕實時顯示試驗曲線和試驗結果，并可打印試驗報告和試驗曲線。
技術參數：
規格型號
WAW-300E
最大負荷（kN）
300
試驗機準確度等級
1級
試驗力示值相對誤差
±1％以內
試驗力測量范圍
1％－100％FS
變形測量范圍
1%--100%FS
變形示值相對誤差
±1％以內
應力加載速率范圍
1-100mpa/S
主油缸活塞行程(mm)
250
主油缸活塞上升速度(mm/min)
0～90
中橫梁升降速度(mm/min)
300
立柱數
6
立柱間有效距離（mm）
510
最大拉伸空間（mm）
700
最大壓縮空間（mm）
700
圓試樣夾塊的夾持范圍（mm）
Φ10～Φ40
板試樣夾持厚度（mm）
2～30
壓板尺寸（mm）
150
主機外形尺寸（長×寬×高，mm）
940*650*2400
油源外形尺寸（長×寬×高，mm）
1250×600×900
總功率（kW）
4
重量（kg）
2300
